NEW
新聞資訊
行業(yè)新聞
當(dāng)前位置：首頁(yè) >新聞資訊>行業(yè)新聞
陶瓷釉料低溫?zé)杉夹g(shù)突破與工藝優(yōu)化路徑探析
發(fā)布時(shí)間：2025-04-25
在傳統(tǒng)日用陶瓷制造領(lǐng)域，釉料制備長(zhǎng)期存在能耗高、工藝復(fù)雜的技術(shù)瓶頸。以硼系化合物應(yīng)用為例，受制于水溶流失風(fēng)險(xiǎn)，行業(yè)普遍采用1300℃熔塊工藝，導(dǎo)致生產(chǎn)成本居高不下。近期公開的創(chuàng)新性專利方案通過(guò)工藝革新，成功實(shí)現(xiàn)了生料釉直接添加硼酸的技術(shù)突破，為行業(yè)工藝升級(jí)提供了新思路。
一、傳統(tǒng)工藝的技術(shù)缺陷與革新方向
1. 常規(guī)生料釉體系通常由長(zhǎng)石（25-60%）、石英（15-30%）、粘土（7-13%）、滑石（3-12%）及微量添加劑構(gòu)成，其燒成溫度需維持1380-1480℃區(qū)間。這種高溫工藝直接導(dǎo)致：窯爐能耗顯著增加（天然氣消耗量＞200m3/噸制品）
2. 窯具壽命縮短（碳化硅棚板使用＜50窯次）
3. 生產(chǎn)周期延長(zhǎng)（80米隧道窯進(jìn)車速度僅2-3m/h）
二、硼系化合物改性機(jī)理與工藝創(chuàng)新
1. 創(chuàng)新方案的核心在于突破性地引入1-20%硼酸/硼砂，通過(guò)三項(xiàng)關(guān)鍵工藝控制實(shí)現(xiàn)有效固著：研磨參數(shù)優(yōu)化：采用1:1.5-2.0:0.5-0.6的料球水比，確保硼元素均勻分散
2. 粒徑精準(zhǔn)控制：360目篩余量≤0.01%（對(duì)應(yīng)D90＜8μm）
3. 漿料濃度管理：出磨濃度維持55-65波美度，后續(xù)僅允許加水稀釋

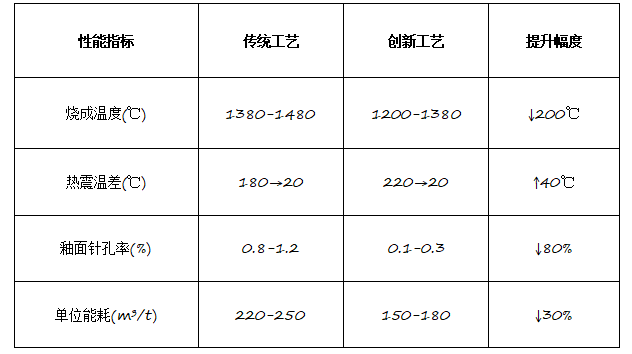

三、技術(shù)指標(biāo)提升對(duì)比分析
經(jīng)實(shí)際生產(chǎn)驗(yàn)證，新工藝展現(xiàn)出顯著優(yōu)勢(shì)：
四、工藝實(shí)施要點(diǎn)與質(zhì)量控制
1. 原料配伍原則：B?O?含量宜控制在0.5-12%，過(guò)高易導(dǎo)致釉面過(guò)燒
2. 添加劑協(xié)同：配合0.001-0.0015%腐殖酸鈉可改善釉漿流變特性
3. 燒成制度調(diào)整：氧化/還原焰適應(yīng)性增強(qiáng)，需匹配0.5-1.5%ZnO/TiO?添加
五、產(chǎn)業(yè)應(yīng)用前景展望
l 該技術(shù)已在隧道窯、推板窯等主流窯型實(shí)現(xiàn)產(chǎn)業(yè)化應(yīng)用，典型效益包括：窯爐產(chǎn)能提升：80米隧道窯進(jìn)車速度達(dá)5-6m/h，產(chǎn)能翻倍
l 綜合成本下降：燃料成本節(jié)約35%，窯具損耗降低40%
l 產(chǎn)品良品率：優(yōu)等品率＞80%，較傳統(tǒng)工藝提升15個(gè)百分點(diǎn)
當(dāng)前該技術(shù)體系已衍生出多個(gè)配方變體，適用于強(qiáng)化瓷、骨質(zhì)瓷等不同品類生產(chǎn)。隨著雙碳戰(zhàn)略推進(jìn)，這種低溫快燒技術(shù)將成為陶瓷行業(yè)轉(zhuǎn)型升級(jí)的重要突破口，建議企業(yè)重點(diǎn)關(guān)注工藝適配性改造與操作人員培訓(xùn)，以實(shí)現(xiàn)技術(shù)紅利最大化。
肇慶市新潤(rùn)豐高新材料有限公司擁有完整的氧化鋅產(chǎn)業(yè)鏈，主營(yíng)產(chǎn)品有：發(fā)明專利產(chǎn)品RA95型釉用活性煅燒氧化鋅、超耐磨活性氧化鋅、T2570鋅基異構(gòu)體涂料級(jí)氧化鋅、釉用抗菌氧化鋅、納米分散液、高端熔塊氧化鋅、超自潔活性氧化鋅、納米易潔氧化鋅抗菌涂膜、重質(zhì)超導(dǎo)熱球形氧化鋅、超0#鋅錠99.7間接法低鉛環(huán)保級(jí)氧化鋅、常規(guī)99.5和99.6煅燒氧化鋅等各種規(guī)格氧化鋅，品種齊全。
